此產品為后置激光管切割轉臺,通配160、220及320型前置大通孔轉臺,此轉臺除具備GT11部分優點以外,還具有以下特點:
1、體積有臺面直徑小，轉動部分轉臺慣量小；
2、采用加大氣缸設計，具有夾持力大、可靠性高等特點；
3、特殊軸承布置，回轉精度高，承載能力強，支承剛性極佳；
4、電機采用后置布置；
5、主軸有70直徑的通孔，可以后接通風或吸塵裝置；
6、可選配加長、加寬、加厚卡爪配置，以滿足不同用戶的需要；

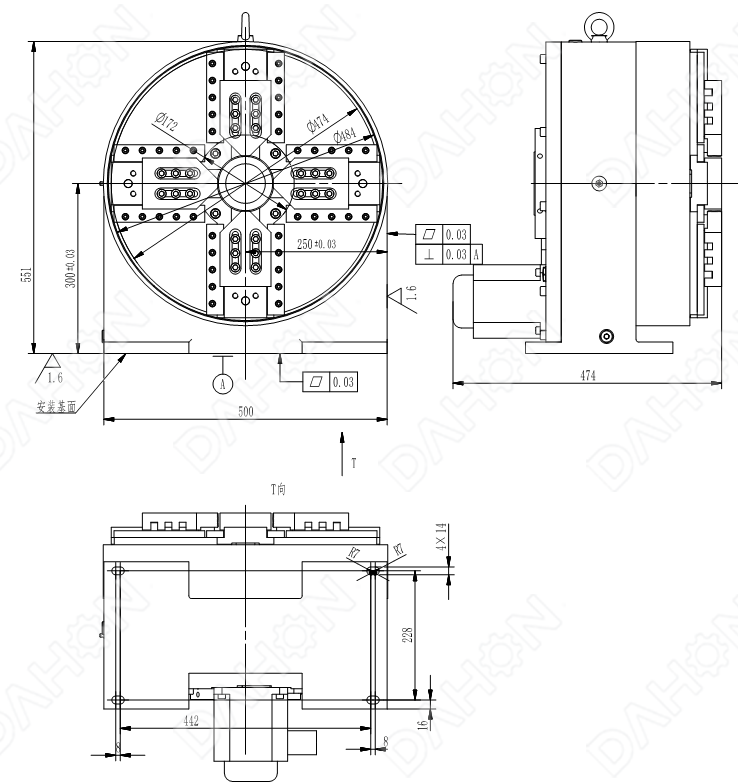

外形圖以主要參數如下：
主要參數：
1、夾持范圍直徑φ20-φ320（換卡爪）,卡爪有效行程35；
2、內部總傳動比i=20;
3、轉臺總轉動慣量（不計電機）1.94kg.m^2：
4、回轉精度：分度精度2',重復精度1';
5、卡爪每相對2個為1組，分別實現自定心，定心精度0.1mm,重復定心精度0.05mm;
6、允許最高轉速：連續60r/min，瞬時90r/min;
7、額定承載150kg,最大允許工件轉動慣量2kg.m^2(以0.1秒響應時間計算);
8、默認電機接口：止口φ110，電機軸φ24（光軸不帶凸臺），緊固螺釘4×M8，分布圓φ145；
9、電機選配參數：功率大于1.8kW,額定扭矩大于11N.m
10、額定工作壓力0.3-1.0Mpa,最大承重220kg;
