GT11M型數控管切管專用轉臺是我公司精心研制開發的系列產品，規格涵蓋100、160、220、320等常用管材，卡盤為兩兩自定心設計，分別動作，可實現圓管、方管、矩形管、橢圓管等管材的自動定心夾持，同時可在數控的系統的控制下實下連續及不連續分度、固定角度分度、與激光頭聯合動作等功能。產品具有以下特點：
1，電機底置，盡量為配套廠家節省布局空間；
2，緊湊型設計，卡盤與分度機構合而為一，減小不必要的連接環節，在滿足功能的前提下減小空間尺寸；
3，自帶內部減速齒輪，不需要減速機，可為用戶節約采購成本；
4，優化設計的同步機構，保證合范圍內夾持力不變；獨特的加工及熱處理工藝，保證同步機構具有定心精度高、夾持力大、使用壽命長、可靠性高等特點；、
5，轉動部分采用輕量化優化設計，在保證強度的前提下盡可能的減輕轉動慣量，提高產品的響應速度；
6，全封閉式齒輪箱結構，油浸式潤滑，齒輪經過磨削及修緣處理，分度精度高，轉動噪音?。?
7、具有體外可調式齒輪消隙機構，用戶在使用一段時間后，可以在不拆機體的情況下消除齒輪磨損背隙；
8，夾緊汽缸采用自動保壓設計，在工作時無需持續供氣，可實現長時間可靠夾緊；
9，獨創的配汽設計環設計，配汽環軸向尺寸小，供汽時自動密封，轉動時密封件與轉動部分自動分離，由于轉臺轉動時密封件不與轉動部分接觸，故對轉臺的摩擦力矩極小，且壽命非常長。

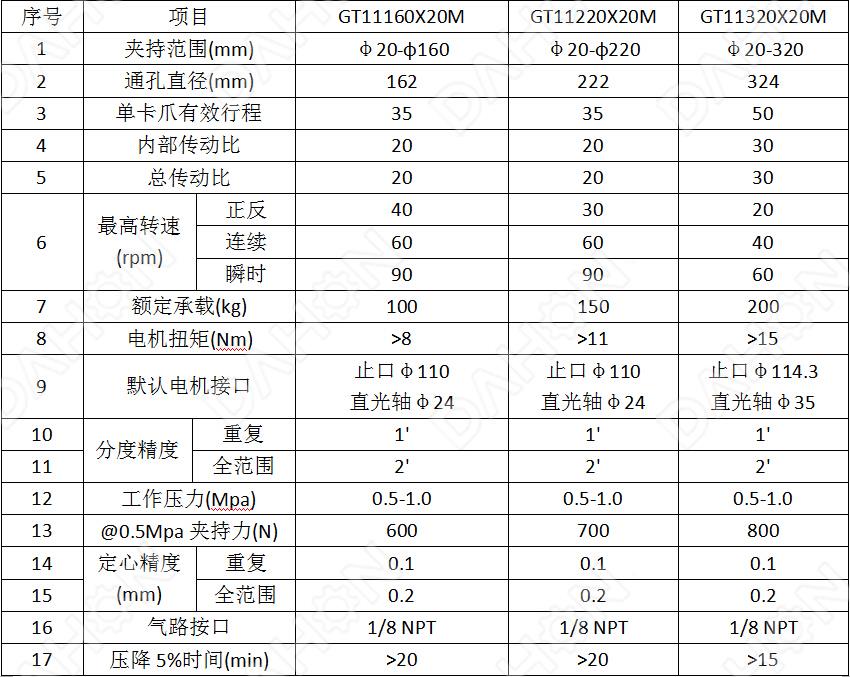

GT11M系列產品的主要規格及參數如下：
注一：
1、電機扭矩是按0.1s響應時間選取，如有特殊要求請咨詢本公司；
2、夾持力為設備在最高負載下的數值；

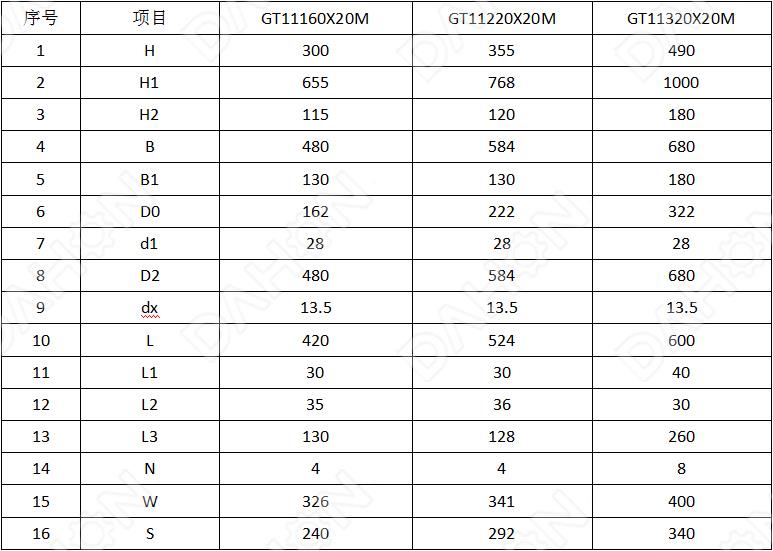

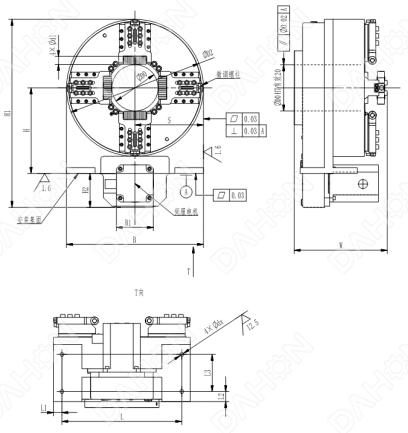

尺寸參數:
